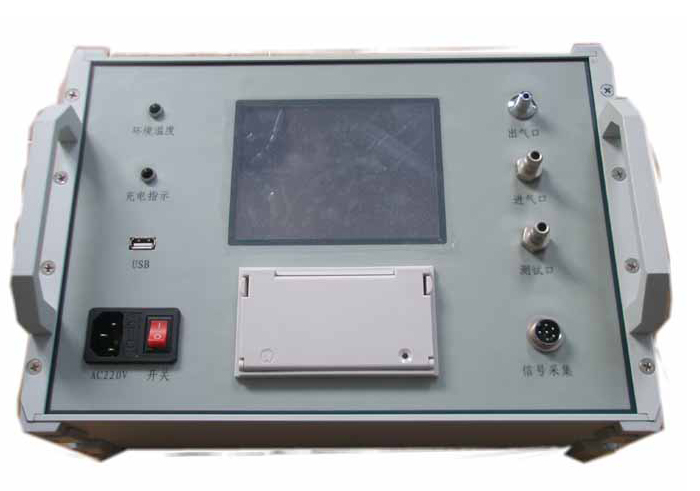

該儀器是一種智能自動化SF6密度繼電器校驗儀器。該儀器采用微機技術，能對各種SF6密度繼電器進行校驗，以及對SF6氣體工作環境溫度下的壓力進行標準換算的一種便攜式校驗儀器，也為SF6電氣產品的生產、安全運行、預試和維護提供方便。
在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度。為了能夠統一，習慣上常把20℃時SF6氣體壓力作為標度值。在現場校驗時，在不同的環境溫度下，測量的壓力值需要換算成其對應20℃時的壓力值，從而判斷SF6密度繼電器的性能。該儀器對這個過程是自動完成的，既準確，又靈活方便。本儀器除可對SF6密度繼電器校驗外，還具有對壓力表、密度表進行校驗和儀器自校的功能。
一、主要性能特點
◆ 采用高速單片機為核心的測控系統，自動化程度高、重復性好、可靠性高。
◆ 儀器可以測試相對和絕對壓力兩種繼電器。
◆ 儀器采用進口觸摸彩色液晶，人性化界面操作方便簡單（5.7寸真彩觸摸屏）。
◆ 儀器自動采集溫度對SF6密度繼電器進行校驗。
◆ 儀器有數據存儲功能（可存儲50組數據）并具有掉電數據保護功能，方便以后對測量數據的查詢。
◆ 儀器可通過USB接口將測試數據上傳PC機，自動生成專用測試數據表格。
◆ 儀器可對常溫壓力表和密度表進行校驗，
◆ 儀器管路全部采用進口快速接頭，連接方便而且校驗過程中不浪費氣體。
◆ 儀器內部具有時鐘功能，也可在線對時鐘進行修正。
◆ 儀器具有校驗功能。儀器長時間使用后可對儀器進行校驗修正，以確保儀器的校驗精度。
◆ 儀器采用高精度壓力傳感器和先進的磁流體壓力控制元件。
◆ 儀器配有多種開關過渡接頭，操作使用方便。
二、主要技術參數
◆ 測量方式：自動測量
◆ 工作電源：交直流兩用；AC220V±10% 50Hz，內置鋰電池
◆ 測量精度：0.25級
◆ 顯示方式：5.7寸觸摸真彩液晶顯示
◆ 測量范圍：0～0.9Mpa
◆ 壓力顯示分辨率：0.0001 Mpa
◆ 測量壓力類型：絕對壓力和相對壓力
◆ 測量觸點電壓：DC24V
◆ 溫度采集方式：自動
◆ 儀器使用溫度：-40℃～60℃（最佳使用溫度 5～50℃）
◆ 存儲容量：100組
◆ 通訊接口：USB
◆ 輸入方式：觸摸
◆ 打印方式：可以長期保存打印表格方式
◆ 溫度范圍：-50℃～125℃ 分辨率0.05℃
◆ 儀器重量： 主機3.8Kg
|
